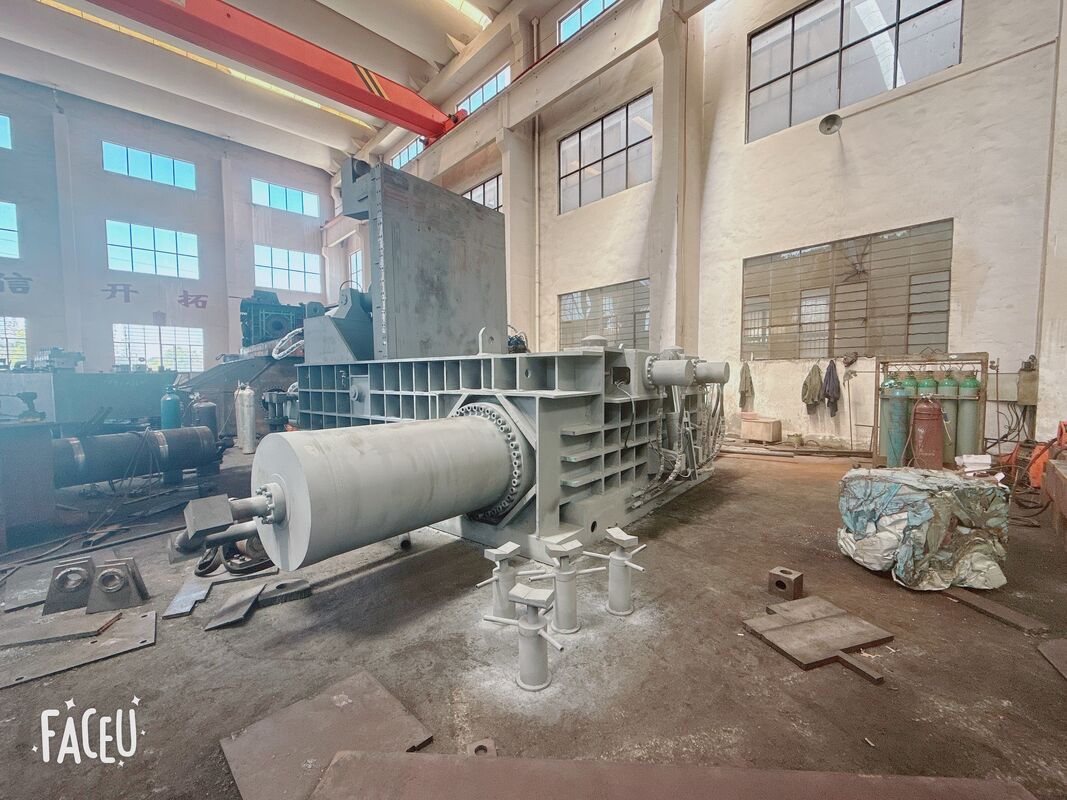

Y81-QF-630 630 ton Hydraulic Scrap Metal Baler

Y81-QF-630 to ciężka hydrauliczna balerka do złomu metalu opracowana do dużych zastosowań recyklingu metali i przetwarzania złomu.

Maszyna jest wyposażona w dużeKompresja 3500 × 3000 × 1300 mm, dwa główne cylindry kompresyjne, dwa boczne cylindry kompresyjne i hydrauliczny system rozładowywania bale.

O szerokości nieprzekraczającej 10 mm700 × 700 mmi ustawialnej długości bale od600 do 2000 mm, maszyna może skompresować nieporęczny złom stalowy na gęste i łatwe do zarządzania bale do transportu, przechowywania i ładowania pieca.

Y81-QF-630 wykorzystuje automatyczne sterowanie PLC i zdalną obsługę, pomagając operatorom kontrolować procesy kompresji i rozładowywania bale z bezpieczniejszej pozycji roboczej.

Główne cechy balery złomu metalu Y81-QF-630

System kompresji hydraulicznej ciężkiego użytku

Maszyna wykorzystuje dwa główne cylindry kompresyjne o nominalnej siłę napędowej 6300 kN. Dwa boczne cylindry kompresyjne zapewniają dodatkowe kompresje z boku komory.

Ta wielo-dyrekcyjna konstrukcja kompresji pomaga zmniejszyć objętość dużych złomu i tworzyć kompaktowe prostokątne bały metalowe.

Duża komora ładunkowa 3500 × 3000 mm

Komora kompresyjna mierzy:

3500 × 3000 × 1300 mm

Duże otwory podajnikowe nadają się do obsługi nadmiernego i nieregularnego złomu metalowego. Materiały mogą być ładowane do komory za pomocą żurawia, chwytarki, koparki lub innego sprzętu do obsługi materiałów.

Długość balonu regulowana

Standardowy przekrój bale wynosi:

700 × 700 mm

Długość bale można regulować od około:

600 do 2000 mm

Zmienna długość bale umożliwia operatorom dopasowanie masy i wymiarów bale do wymagań dotyczących transportu, przechowywania lub ładowania w piecu.

Bały ze złomu ze stali o wysokiej gęstości

W przypadku odpowiednich złomu stalowego gęstość gotowego bale może osiągnąć:

≥ 2000 kg/m3

Faktyczna gęstość bale zależy od rodzaju, grubości, kształtu i początkowej gęstości złomu.

Automatyczne sterowanie PLC

Y81-QF-630 jest sterowany przez system PLC i obsługuje zdalne sterowanie.

System operacyjny steruje procesami kompresji głównej, kompresji bocznej, pokrycia komory, blokowania i rozładowywania bale.

Automatyzacja pomaga standaryzować cykl baliwania i zmniejszyć zależność od ręcznego działania zaworu hydraulicznego.

Wydalanie przedniego baletu

Po sprężeniu gotowy bal wyładowywany jest z przodu maszyny przez hydrauliczny cylinder obrotny bal.

Ta metoda rozładowania jest odpowiednia do umieszczenia balerki z wyposażeniem do zbierania, ważenia lub transportu bale w dół rzeki.

Specyfikacje techniczne

System hydrauliczny

System hydrauliczny jest zaprojektowany wokół trzech silników o mocy 45 kW i trzech pomp hydraulicznych A4V-250.

Każda pompa hydrauliczna ma natężenie 250 ml/s i ciśnienie nominalne 31,5 MPa. Ciśnienie robocze układu hydraulicznego maszyny jest regulowane na poziomie nie większym niż 25 MPa.

Duży zbiornik oleju hydraulicznego ma pojemność około 5000 litrów, a do normalnej pracy potrzeba około 4500 litrów odpowiedniego oleju hydraulicznego.

W celu kontrolowania temperatury oleju hydraulicznego podczas ciągłej pracy zainstalowany jest chłodnik wodny GLB-25.

Ostateczny system wody chłodzącej powinien być zaprojektowany zgodnie z lokalną temperaturą otoczenia, jakością wody i godzinami pracy.

Typowe materiały

Wykorzystuje się w tym celu urządzenia do obróbki metalu, które są przeznaczone do obróbki metalu.

• Pozostałe wyroby ze stali
• Odpady stalowe konstrukcyjne
• Odpady ze stali
• Odpady metali ciężkich
• Odpady ze stali mieszanej
• Duże i nieregularne kawałki stali
• Odpady wytwarzane w zakładach przetwórstwa stali
• Metal podlegający recyklingowi zbierany przez duże złomowiska

Przed produkcją należy potwierdzić zdjęcia materiału, maksymalne wymiary i grubość materiału.

W przypadku grubości, nadmiaru lub wytrzymałości złomu ze stali, przed załadunkiem materiału do balery może być wymagane wstępne obcinanie.

Typowe zastosowania

Stocznie recyklingu metali

Duża komora umożliwia firmom zajmującym się recyklingem przetwarzanie dużych złomu i zmniejszenie powierzchni potrzebnej do przechowywania.

Steel Mills.

W zależności od wielkości i gęstości wymaganych przez hutę stalową, przygotowywane bały ze ścieków stalowych mogą być przygotowywane do transportu i ładowania w piecu.

Zakłady produkcji metalu

Krawędzie stalowych płyt, odcięcia konstrukcyjne i odpady produkcyjne mogą być skompresowane w łatwe do zarządzania bale.

Centrum zbierania złomu

Luźny złom metalowy może być sprężony, aby poprawić organizację magazynowania i ułatwić załadunek na ciężarówki lub statki.

Obiekty przetwarzające odpady przemysłowe

Maszyna może być zintegrowana z dużą linią recyklingu metalu z żurawiami, chwytarkami, przenośnikami, systemami ważenia i sprzętem do obróbki bale.

Korzyści z użycia ciężkiej balery metalowej

Zmniejszona ilość złomu

Przetłoczenie luźnego i dużego złomu stalowego znacząco zmniejsza przestrzeń zajętą przez materiał.

Łatwiejszy transport

Jednolite balony prostokątne są łatwiejsze do podnoszenia, układania i transportu niż luźny nieregularny złom.

Poprawione zarządzanie magazynami

Gotowe bały mogą być bardziej efektywnie usytuowane w magazynach, złomowiskach i obszarach załadunku.

Wymagania dotyczące wymiarów balonów

Sekcja bale 700 × 700 mm i regulowana długość bale ułatwiają dostosowanie do różnych wymagań związanych z obsługą w dalszym ciągu.

Bezpieczniejsze sterowanie zdalnie

System zdalnego sterowania pozwala operatorowi obserwować maszynę bez stawania bezpośrednio obok komory sprężania.

Przystosowane do dużych projektów przetwarzania złomu

Duża komora, wiele cylindrów hydraulicznych i moc zainstalowana 135 kW sprawiają, że Y81-QF-630 nadaje się do wymagających zastosowań recyklingu złomu przemysłowego.

Wymiary maszyny i wymagania dotyczące instalacji

Całkowite wymiary maszyny wynoszą mniej więcej:

9500 × 8555 × 3085 mm

Gdy pokrywa komory jest całkowicie otwarta, całkowita wysokość maszyny wynosi około:

4660 mm

Zalecana powierzchnia instalacji wynosi mniej więcej:

10.2 × 9,8 metra

Dodatkowe miejsce powinno być zarezerwowane dla:

• Urządzenia do załadunku materiałów
• Usunięcie bale
• Utrzymanie stacji hydraulicznej
• Dostęp do elektrycznej szafki sterującej
• Sprzęt do wody chłodzącej
• Dostęp operatora
• Obsługa części zamiennych

Klient powinien przygotować fundament z betonu zbrojowego zgodnie z ostatecznym rysunkiem fundamentów dostarczonym po potwierdzeniu zamówienia.

Informacje dotyczące wysyłki

Ze względu na wymiary i masę całkowitą maszyny Y81-QF-630 maszyna jest odpowiednia do wysyłki ładunkiem masowym.

Główne sekcje żeglugi obejmują:

Ostateczny plan przewozu, punkty podnoszenia i metoda pakowania zostaną potwierdzone w zależności od portu docelowego i trasy transportu.

Opcje dostosowywania

Y81-QF-630 można dostosować do warunków pracy klienta.

Dostępne dostosowanie może obejmować:

• Różne napięcie i częstotliwość zasilania
• Długość bale na zamówienie
• System ogrzewania olejem hydraulicznym dla regionów zimnych
• Ulepszony hydrauliczny system chłodzenia olejem
• Różne marki sterowników PLC i komponentów elektrycznych
• Konfiguracja sterowania zdalnego
• Integracja żurawia ładowania lub chwytarza materiału
• System ważenia bale
• Dostosowana ochrona bezpieczeństwa
• Pakiet części zamiennych
• Wsparcie w zakresie instalacji i uruchomienia

Wszystkie dostosowania powinny zostać potwierdzone przed produkcją.

Informacje wymagane do wyboru maszyny

W celu polecenia właściwego balera do złomu, proszę podać:

1. Zdjęcia lub filmy złomu
2. Rodzaj metalu, który ma być przetworzony
3. Maksymalne wymiary materiału
4. Maksymalna grubość materiału
5. Wymagana zdolność przetwarzania na godzinę lub na dzień
6. Wymagane wymiary bale
7. Wymagana masa lub gęstość bale
8. Lokalne zasilanie
9. Sposób załadunku
10. Port docelowy

Na podstawie tych informacji, nasz zespół inżynierów może ocenić, czy Y81-QF-630 jest odpowiedni dla Twojego projektu.

Częste pytania

Jaki jest rozmiar komory kompresyjnej Y81-QF-630?

Komora sprężeniowa ma wymiary 3500 × 3000 × 1300 mm.

Jaki jest rozmiar gotowej bale?

Standardowy przekrój bale wynosi 700 × 700 mm. Długość bale można regulować od około 600 do 2000 mm.

Jaka jest gęstość bale?

W przypadku odpowiedniego złomu stalowego gęstość bale może osiągnąć co najmniej 2000 kg/m3.

Jaka jest całkowita moc zainstalowana?

Całkowita moc zainstalowana wynosi 135 kW, składająca się z trzech 45 kW silników głównych.

Jaki jest czas cyklu maszyny?

Czas cyklu bez obciążenia wynosi około 110-120 sekund. Rzeczywista zdolność produkcyjna zależy od wydajności obciążenia, rodzaju złomu, wielkości materiału i długości bale.

Czy maszyna działa automatycznie?

Maszyna korzysta z automatycznego sterowania PLC i obsługuje zdalne sterowanie.

Jak wypuszcza się gotowy bal?

Bałka jest rozładowywana z przodu maszyny przez hydrauliczny cylinder obrotowy.

Czy możecie podać dokładną produkcję na godzinę?

Pojemność godzinowa musi być obliczana w zależności od gęstości materiału klienta, metody załadunku, długości bale i wymaganej masy bale.Przed potwierdzeniem zdolności niezbędne są zdjęcia materiałowe i wymagania produkcyjne.

Czy napięcie można dostosować?

Tak. Standardowa specyfikacja to 415 V, 3 fazy, 50 Hz. Inne konfiguracje napięcia i częstotliwości mogą być zaprojektowane w zależności od kraju przeznaczenia.

Czy maszyna może być wysyłana w kontenerach?

Ze względu na duże rozmiary i masę całkowitą około 90 ton, zalecane jest przewożenie statkiem ładunkowym.

Dlaczego wybrać Jiangyin Huake Machinery?

Jiangyin Huake Machinery Equipment Co., Ltd. specjalizuje się w sprzęcie hydraulicznego recyklingu metalu i zapewnia dostosowane rozwiązania zgodnie z materiałem złomu klienta.cel produkcji i warunki eksploatacji.

Przed poleceniem maszyny, nasz zespół techniczny ocenia rodzaj materiału, wymiary materiału, rozmiar bal, metodę ładowania i wymaganą pojemność.

Proces wyboru oparty na projekcie pomaga zapewnić, że układ hydrauliczny, wymiary komory i specyfikacje bale odpowiadają rzeczywistej operacji recyklingu klienta.

Wniosek o wniosek techniczny

Proszę przesłać nam zdjęcia złomu, maksymalne wymiary materiału, wymaganą dzienną pojemność, wielkość bale i lokalne zasilanie.

Nasz zespół inżynierów oceni Twoje wymagania i przygotuje odpowiednią konfigurację maszyny, propozycję techniczną i ofertę dla Twojego projektu.
