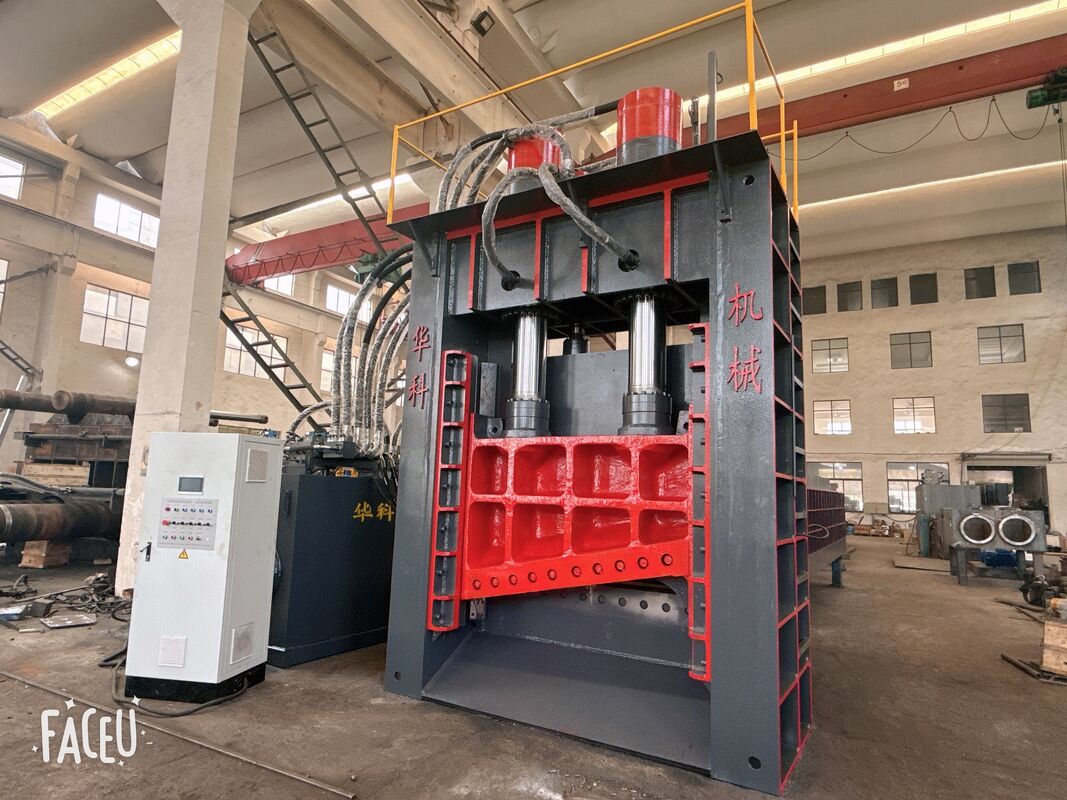

Q91Y-630W Ciężko działający hydrauliczny strzykaw złomu metalu do przetwarzania złomu stalowego 911 TPH

Przegląd produktu

W sprawieQ91Y-630W Ciężko działający hydrauliczny obciągacz złomu metalujest przeznaczony do cięcia długich, dużych i dużych złomu stali na krótsze i łatwiejsze do obsługi kawałki.i instalacji recyklingu odpadów przemysłowych.

Maszyna łączy dwa główne cylindry obcięcia z jednym szybkim cylindrem obcięcia, zapewniając łączną siłę obcięcia wynoszącą655 ton. Jest wyposażony w7000 × 1600 × 900 mm skrzynka do podawania, aOstrze tnące 1600 mmW przypadku przetwarzania złomu stalowego udokumentowana zdolność produkcyjna szacowana jest ostrożnie na911 ton na godzinę.

Kluczowe zalety techniczne

655-tonowa łączna siła strzyżenia

Q91Y-630W wykorzystuje:

• Dwa główne cylindry obcięcia, każde o masie nominalnej około 260 ton
• Jeden cylinder szybkiej obcięcia o masie nominalnej około 135 ton
• Całkowita łączna siła strzyżenia: 655 ton

Ta konfiguracja hydrauliczna zapewnia siłę wymaganą do obróbki ciężkiego złomu stalowego, grubej płyty, okrągłej stali, kwadratowej stali,i innych przemysłowych materiałów żelaznych w zakresie określonej wytrzymałości materiału.

Pojemność przetwarzania złomu stalowego 911 ton na godzinę

W przypadku zastosowań ze złomu maszyna ma konserwatywnie oszacowany współczynnik produkcji911 ton na godzinę.

Rzeczywista produkcja może się różnić w zależności od:

• Rodzaj złomu
• Gęstość materiału
• Gęstość materiału
• Skuteczność żywienia
• Wymagana długość cięcia
• Doświadczenie operatora
• Prędkość podawania dźwigni lub chwytania

Wskazana pojemność opiera się na przetwarzaniu złomu stalowego i nie powinna być automatycznie stosowana do aluminium, miedzi, stali nierdzewnej lub innych materiałów bez oddzielnego potwierdzenia.

7-metrowa skrzynia paszowa dla długich złomu

Wewnętrzna skrzynia paszowa mierzy:

7000 × 1600 × 900 mm

7-metrowe pudełko jest odpowiednie do przyjmowania długich i nieporęcznych złomu.

Typowe materiały mogą obejmować:

• Długie odcięcia stalowe
• Odpady płyt stalowych
• Odpady stalowe konstrukcyjne
• Stal okrągła
• Stal kwadratowa
• Stalo do demolacji
• Odpady produkcji stali przemysłowej

Długa skrzynka do karmienia umożliwia również zorganizowane karmienie i wystawianie materiału w kierunku komory cięcia.

1600 mm szerokości ostrza do cięcia

Maszyna jest wyposażona wDługość ostrza 1600 mm i szerokość strzyżenia 1600 mm.

Szeroki otwór do cięcia umożliwia rozmieszczenie różnych złomu na obszarze cięcia i wspiera przetwarzanie dużych lub nieregularnych złomu stalowego.

Dokumentowana minimalna wysokość otwarcia cięcia wynosi:550 mm, a kąt cięcia wynosi100,5 stopnia..

System podawania materiału z tyłu

Q91Y-630W wykorzystuje tylny cylinder hydrauliczny do pchania złomu w kierunku komory cięcia.

Specyfikacje układu tłoczenia materiału

• Model cylindrów tłoczących: YG220/160-7000
• Cios cylindru: 7000 mm
• Maksymalny nacisk: 1350 kN
• Przybliżona siła pchnięcia: 135 ton
• Prędkość pchnięcia: 300 mm/s
• Sposób popychania: popychanie tylnym cylindrem
• Długość cięcia: regulowana
• System sterowania długością: włączony

Konstrukcja tylnego popychania pomaga przenosić długi i mieszany złom przez skrzynkę do podawania bez całkowitego polegać na ręcznym przemieszczaniu.System regulowanej długości cięcia pozwala operatorowi kontrolować przybliżony rozmiar materiału obciętego w zależności od transportu, przechowywania lub ładowania pieca.

System hydraulicznego utrzymywania materiału

Przed głównym uderzeniem cięcia system utrzymywania materiału przyciska złom do bardziej stabilnej pozycji.

Maszyna jest wyposażona w dwa cylindry z materiałem.

Parametry utrzymywania materiału

• Model cylindru: YG200/140-950
• Ilość: 2 butelki
• Maksymalna siła napędowa: 800 kN na cylinder
• Przybliżona siła utrzymania: 80 ton na cylinder
• Całkowita siła utrzymania: około 160 ton
• Przebieg cylindrów: 900 mm

System utrzymywania pomaga ustabilizować luźny lub nieregularny złom przed obcięciem, zmniejszając ruch materiału podczas cyklu cięcia.

Wskaźnikowa zdolność cięcia

PDF określa referencyjne moce cięcia dla stali o wytrzymałości na rozciąganie nieprzekraczającej:

Δb ≤ 450 MPa

W specyfikowanych warunkach wytrzymałości materiału udokumentowane rozmiary odniesienia obejmują:

Wartości te powinny być traktowane jako pojemności odniesienia w określonych warunkach materiału.i metody działania.

Główne specyfikacje techniczne

Częstotliwość cięcia na pustym obciążeniu jest udokumentowana w następujący sposób:3×4 razy na minutęi nie należy go mylić z rzeczywistym cyklem produkcji z obciążeniem.

Konfiguracja silnika i pompy hydraulicznej

System zasilania hydraulicznego wykorzystuje trzy główne silniki i trzy pompy hydrauliczne.

Silnik główny

• Model: YE-225M-4
• Moc nominalna: 45 kW na silnik
• Ilość: 3 zestawy
• Całkowita moc silnika głównego: 135 kW
• Prędkość nominalna: 1440 obrotów na minutę

Pompy hydrauliczne

• Model: A4V-250
• Ilość: 3 zestawy
• Ciśnienie nominalne: 31,5 MPa
• Wymiana nominalna: 250 ml/h

Ciśnienie robocze układu hydraulicznego jest określone jako nie większe niż25 MPa, podczas gdy ciśnienie nominalne pompy hydraulicznej wynosi310,5 MPaSą to różne wartości techniczne i nie powinny być traktowane jako ten sam parametr.

System chłodzenia do pracy hydraulicznej

Q91Y-630W obejmuje układ krążenia wody chłodzącej dla jednostki hydraulicznej.

Specyfikacje systemu chłodzenia

• Model pompy chłodzącej: 65-125A-2.2
• Moc pompy chłodzącej: 2,2 kW
• Prędkość nominalna: 1450 obrotów na minutę
• Przepływ nominalny: 200 l/min
• Ciśnienie nominalne: 0,63 MPa
• Model chłodnicy wodnej: BB60H-20
• Ilość: 1 zestaw

System chłodzenia obsługuje hydrauliczne zarządzanie temperaturą oleju podczas pracy przemysłowej.

PLC i sterowanie zdalnym

Maszyna jest wyposażona w sterowanie PLC i zdalne sterowanie.

Główne elementy sterowania wymienione w specyfikacji obejmują:

• PLC z serii Omron CP1E
• Przełączniki graniczne Omron
• Wyświetlacz tekstu XINJIE
• Komponenty elektryczne Delixi
• Zestawy elektryczne Yicheng
• Płyty zużycia ze stali specjalnej Xingcheng

Funkcja zdalnego sterowania pozwala operatorowi sterować działaniami maszyny z odpowiedniej pozycji roboczej, co zmniejsza konieczność pozostawania w pobliżu obszaru cięcia podczas normalnej pracy.

Odpowiednie zastosowania

Hydrauliczne obcięcie złomu metalu Q91Y-630W może być stosowane w następujących gałęziach przemysłu:

Stocznie recyklingu złomu metalu

Maszyna ta może przetwarzać długi, obszerny i nieregularny złom żelazny na krótsze sekcje do sortowania, przechowywania, transportu lub odsprzedaży.

Steel Mills.

W zakładach hutniczych można używać maszyny do przygotowywania złomu przed ładowaniem pieca.

Odlewni

Lutownicy mogą używać maszyny do zmniejszania wymiarów złomu stalowego i przygotowywania łatwiejszego do zarządzania surowca do pieca.

Zakłady przetwórstwa metali

Przed recyklingem można przetworzyć odpady ze stali, pozostałości produkcji, złom konstrukcyjny i inne przemysłowe odpady metalowe.

Przetwarzanie złomu demolicyjnego

Przed transportem lub dalszym przetwarzaniem można skrócić długość konstrukcji stalowych i odpadów z wyburzeń.

Typowe materiały

Maszyna jest przeznaczona głównie do przetwarzania złomu żelaznego.

Do odpowiednich materiałów mogą należeć:

• Odpady płyt stalowych
• Pozostałe wyroby ze stali
• Odpady ze stali okrągłej
• Odpady stalowe kwadratowe
• Odpady stalowe konstrukcyjne
• Długie sekcje stalowe
• Odpady stalowe przemysłowe
• Stalo do demolacji
• Pozostałe, z wyłączeniem:

Przed wyborem maszyny należy potwierdzić wymiary materiału, stopień stali, wytrzymałość na rozciąganie, kształt i metodę podawania.

Jak działa nożyczka do złomu metalu Q91Y-630W

Krok 1: Załadunek złomu

Odłamki stalowe są ładowane do pudełka 7000 mm przy użyciu żurawia, hydraulicznego chwytu, koparki lub innego odpowiedniego sprzętu ładowania.

Krok 2: Przesunięcie materiału

Z tyłu silnik hydrauliczny pcha złom w stronę komory obcięcia. Operator może regulować odległość podawania według wymaganej długości cięcia.

Krok 3: Przechowywanie materiałów

Dwa hydrauliczne cylindry przyciskają złom i stabilizują go przed cięciem.

Krok 4: Obcięcie hydrauliczne

Główne cylindry i szybkie cylindry przepuszczają ostrze przez materiał.

Krok 5: Wypuszczanie materiału

Po wycięciu krótsze kawałki złomu spadają z obszaru wycięcia i mogą być zbierane do transportu, przechowywania lub ładowania pieca.

Krok 6: Powtórne przetwarzanie

tylny cylinder przesuwa resztę materiału, a maszyna powtarza cykl cięcia.

Korzyści dla operacji przetwarzania złomu

Zmniejszenie zależności od ręcznego cięcia płomienia

Długie lub duże złomki często wymagają wstępnego cięcia przed transportem lub użyciem w piecu.

Większe rozmiary złomu

System regulowania rozciągania i długości pomaga wytwarzać krótsze części, które łatwiej jest przechowywać, transportować i podawać do urządzeń znajdujących się w dół.

Duża zdolność paszowa

Skrzynka 7000 × 1600 × 900 mm może przyjmować długi i nieporęczny złom, co zmniejsza konieczność cięcia każdego kawałka przed załadunkiem.

Silna siła hydrauliczna

655-tonowa łączna siła cięcia umożliwia przetwarzanie złomu ciężkiej stali w określonych granicach wytrzymałości na rozciąganie i wielkości.

Przystosowane do wielkości złomu przemysłowego

Z udokumentowanym tempem produkcji złomu stalowego 9 ‰ 11 ton na godzinę,maszyna jest przeznaczona do operacji recyklingu, które wymagają wyższej wydajności przetwarzania niż małe nożyczki alligatorskie lub ręczne urządzenia do cięcia.

Informacje dotyczące wysyłki

Maszyna jest podzielona na główne sekcje do transportu.

Dokumentowana propozycja wysyłki obejmuje 40-metrowy kontener z płaską półką z możliwymi wymaganiami dotyczącymi nadmiernego rozmiaru lub nadmiernego wysokości, wraz z dodatkowymi kontenerami dla innych sekcji maszyny.Ostateczny wybór kontenera powinien zostać potwierdzony w zależności od trasy przewozu, ograniczenia przewoźnika, wymagania dotyczące portu i wymiary ostatecznego opakowania.

Dlaczego wybrać hydrauliczną nożyczkę do złomu metalu Q91Y-630W?

Q91Y-630W zapewnia praktyczne połączenie dużej siły obcięcia, długiej pojemności podawania materiału, pchnięcia hydraulicznego, sterowania PLC i produkcji stali ze złomu przemysłowego.

Główne powody, dla których należy rozważyć ten model, obejmują:

• 655-tonowa łączna siła obcięcia
• 9?? 11 TPH udokumentowana pojemność złomu stali
• Skrzynka do podawania 7000 mm długości
• 1600 mm szerokości cięcia
• 135 ton tylnej siły napędowej
• regulowane sterowanie długością cięcia
• Około 160 ton siły utrzymywania materiału
• PLC i zdalne sterowanie
• System krążenia wody chłodzącej
• Dostosowywalne źródło zasilania

Częste pytania

Jaka jest produkcja Q91Y-630W?

Dokumentowana zdolność produkcyjna szacowana jest ostrożnie na911 ton na godzinę dla złomu staliRzeczywista wydajność zależy od gęstości złomu, wymiarów, wydajności podawania i wymaganej długości cięcia.

Jaka jest całkowita siła strzyżenia?

Maszyna wykorzystuje dwa 260-tonowe główne cylindry obcięcia i jeden 135-tonowy szybki cylinder obcięcia.655 ton.

Jaki jest rozmiar pudełka?

Wielkość wewnętrznego pudełka jest7000 × 1600 × 900 mm.

Jaka jest szerokość ostrza?

Długość ostrza cięcia i szerokość strzyżenia są zarówno1600 mm.

Czy można regulować długość cięcia?

Tak, tylny system pchnięcia materiału zawiera funkcję sterowania długością cięcia, umożliwiającą operatorowi regulację odległości podawania.

Jakie materiały może przetworzyć maszyna?

Maszyna jest przeznaczona głównie do złomu stalowego.450 MPa.

Czy może cięć okrągłą i kwadratową stal?

W przypadku udokumentowanego stanu wytrzymałości materiału, referencyjne moce cięcia obejmują:

• Stal okrągła do Ø130 mm
• Stal kwadratowa do 120 × 120 mm
• Płyty stalowe do 60 × 600 mm

Czy maszyna jest w pełni automatyczna?

Maszyna obejmuje sterowanie PLC, zdalną obsługę, hydrauliczne pchnięcie, utrzymywanie materiału i sterowanie długością.dostępne dokumenty nie opisują go jako całkowicie bezzałogowej automatycznej linii produkcyjnej.

Czy napięcie można dostosować?

Tak, standardowa specyfikacja to380 V, trójfazowa, 50 Hz, a zasilanie można dostosować do lokalnych wymagań elektrycznych klienta.

Wniosek o wniosek techniczny

W celu polecenia prawidłowego hydraulicznego cięcia złomu, proszę podać:

• Zdjęcia lub filmy złomu
• Rodzaj materiału i stopień stali
• Maksymalne wymiary materiału
• Gęstość materiału
• Wymagana zdolność produkcyjna na godzinę lub na dzień
• Wymagana długość cięcia
• Lokalne napięcie i częstotliwość
• Port docelowy

Na podstawie tych informacji Jiangyin Huake Machinery Equipment może przygotować odpowiednią konfigurację maszyny, propozycję techniczną, plan wysyłki i ofertę.
