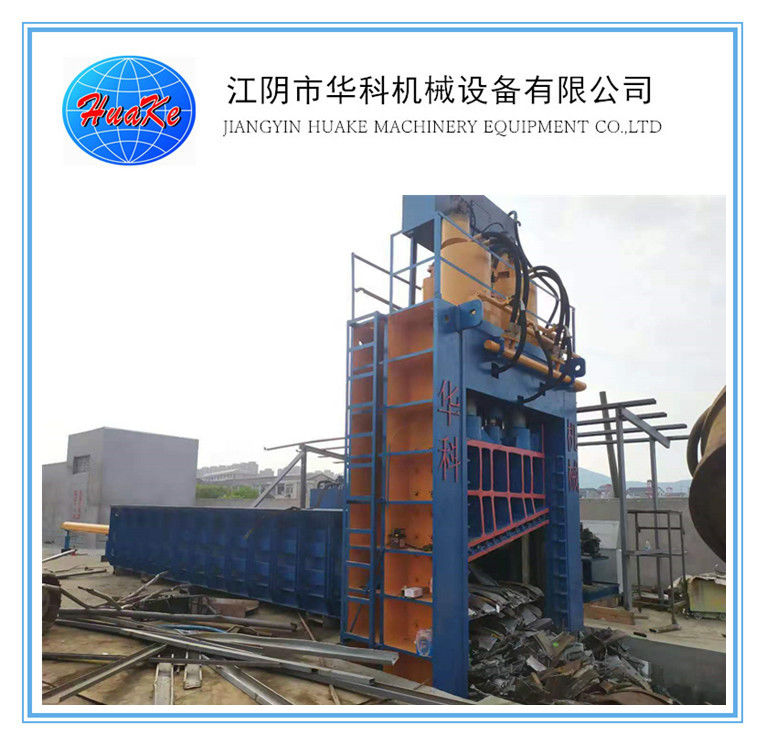

Q91Y-630W Wytrzymały hydrauliczny nożyce do złomu stalowego do przetwarzania złomu stalowego o wydajności 9–11 TPH

Szerokościonowa kosza do złomu dla ciężkich materiałów żelaznych

W sprawieQ91Y-630W hydrauliczna ścieraczka złomu metalujest przeznaczony dla klientów, których głównym wyzwaniem nie jest jedynie przetwarzanie dużej ilości złomu, ale cięcie ciężkich materiałów stalowych o różnych kształtach i przekrojach poprzecznych.

Jego konfiguracja cięcia klucza obejmuje:

• 655 ton udokumentowanej łącznej siły cylindra
• Długość ostrza tnącego 1600 mm
• 1600 mm skuteczna szerokość strzyżenia
• 550 mm minimalna wysokość otwarcia cięcia
• 10kąt cięcia 0,5 stopnia
• Dwa cylindry hydrauliczne do utrzymywania materiału
• Podawanie tylnego materiału hydraulicznego

Ta konfiguracja sprawia, że maszyna jest odpowiednia dla placówek recyklingu i instalacji przetwórczych stali obsługujących grube pozostałości płyt, stałą okrągłą stal, kwadratowe sekcje, długi złom konstrukcyjny,i mieszanych ciężkich materiałów żelaznych.

Maszyna jest hydrauliczną koszą złomu, a nie balerą lub rozdrabniarką.Jego celem jest skrócenie złomu stalowego poprzez kontrolowane ruchy ostrza zamiast sprężania go na bloki lub rozbijania go na małe fragmenty.

Dlaczego ważny jest 1600 mm ostrze do cięcia

Długość ostrza i szerokość strzyżenia są określone w następujący sposób:1600 mm.

Większy obszar cięcia zapewnia większą przestrzeń do pozycjonowania:

• Pozostałe, o masie przekraczającej 1 mm
• Pozostałe części i akcesoria
• Pozostałe żelazne odpady o nieregularnym kształcie
• Długie konstrukcyjne kawałki stalowe
• Pozostałości produkcji w pakiecie lub na stosach
• Odpady o niespójnych wymiarach zewnętrznych

W przypadku operacji recyklingu szerokość ostrza jest ważnym parametrem wyboru maszyny, ponieważ materiały złomu rzadko są jednorodne.

Wąskie otwory podcięcia mogą wymagać od operatorów ponownego ustawienia, oddzielenia lub wstępnego cięcia dużych materiałów przed załadunkiem.Szerokość cięcia 1600 mm zapewnia operatorowi większą elastyczność podczas aranżacji złomu ze stali mieszanej wewnątrz obszaru cięcia.

Jednakże liczba 1600 mm opisuje dostępną szerokość obcięcia. Nie oznacza to, że każdy kawałek stali stałej o szerokości 1600 mm może być cięty niezależnie od grubości lub jakości materiału.Rzeczywista wytrzymałość na rozciąganie musi być również uwzględniona, wielkość przecinka, położenie ostrza i liczba części załadowanych pod ostrzem.

Zrozumienie konfiguracji strzyżarki o pojemności 655 ton

Dokumentowana liczba 655 ton pochodzi z wielocylindrowego układu hydraulicznego.

Główne cylindry obcięcia

Maszyna jest wyposażona w dwa główne cylindry obcięcia:

Cylinder szybkiego strzyżenia

Zainstalowany jest również oddzielny cylinder szybkiej obcięcia:

W dostarczonej specyfikacji oblicza się łączną ilość jako:

520 ton + 135 ton = 655 ton

Należy to opisać jakołączna siła obcięcia cylindruzamiast siły jednego cylindra.

Referencyjna zdolność cięcia według kształtu materiału

Odłamki stalowe nie mogą być oceniane wyłącznie w zależności od masy, ponieważ kształt materiału i przekrój mają bezpośredni wpływ na odporność cięcia.

W dokumencie technicznym określono wymiary odniesienia do cięcia stali o wytrzymałości na rozciąganie nieprzekraczającej:

Δb ≤ 450 MPa

Dokument wskazuje, że te wartości odniesienia mają zastosowanie w środkowej pozycji ostrza.

Pojemności te są przydatne do oceny, czy maszyna pasuje do rzeczywistego złomu klienta.

Przykładowo klient przetwarzający stałe okrągłe pręty powinien dostarczyć maksymalną średnicę.należy również podać rodzaj profilu i grubość ściany.

Cięcie stali okrągłej

Dokumentowana pojemność odniesienia dla stali okrągłej wynosi:

Ø130 mm

Dzięki temu maszyna jest stosowana w zakładach przetwarzających ciężkie pozostałości okrągłych prętów, odrzucone pręty stalowe, końce materiałów obróbczych i podobne materiały stałe żelazne.

W celu potwierdzenia pojemności nie wystarczy sama średnica.

• Stopień stali
• Wytrzymałość na rozciąganie
• Czy materiał jest stały czy pusty
• Liczba prętów obciętych jednocześnie
• Położenie materiału pod ostrzem

Pustka rurka stalowa o średnicy zewnętrznej 130 mm nie wytwarza takiej samej obciążenia cięcia jak stały okrągły pręt o tej samej średnicy.

Cięcie stali kwadratowej

W przypadku stali kwadratowej wielkość odniesienia jest:

120 × 120 mm

Przecinki kwadratowe tworzą inny wzór odporności na cięcie niż okrągłe pręty lub płytki płaskie.

W przypadku klientów przetwarzających kwadratowe blaty, kwadratowe pręty lub odcinki ciężkiej produkcji stałej, wymagane są głównie następujące informacje:

• Szerokość i wysokość
• Stopień stali
• Konstrukcja stała lub puste
• Maksymalna liczba kawałków na kawałek
• Wymagana długość wyjścia

Wskazana wartość 120 × 120 mm nie powinna być automatycznie stosowana do materiałów kwadratowych w pakiecie bez oddzielnego obliczenia.

Cięcie grubej płyty stalowej

W przypadku płyt stalowych udokumentowany rozmiar odniesienia wynosi:

60 × 600 mm

Ten parametr ma szczególne znaczenie dla:

• Instalacje do cięcia płyt stalowych
• Wytwarzanie ciężkich wyrobów
• Przetwórcy złomu związanym z budownictwem statków
• Producenci stali konstrukcyjnej
• Przemysłowy recykling płyt odciętych
• Centrum serwisowania stali

Przy ocenie złomu płyt grubość zwykle ma większy wpływ na odporność cięcia niż sama szerokość.

Płytkę szeroką, ale cienką łatwiej jest obciąć niż wąską, znacznie grubszą.Klient powinien zatem podać oba wymiary, zamiast jedynie opisywać materiał jako "wielką płytę stalową"..??

Trzeba potwierdzić siłę materialną

Poziom odcięcia referencyjny jest oparty na stali o wytrzymałości na rozciąganie:

Δb ≤ 450 MPa

Ten stan wytrzymałości materiału powinien zawsze pozostawać widoczny w opisie technicznym.

Dwa kawałki stali o tych samych wymiarach mogą wymagać różnej siły cięcia, gdy ich klasy stali lub warunki obróbki cieplnej są różne.

Przed wydaniem ostatecznego zalecenia dostawca powinien potwierdzić:

• Stopień materiału
• Wytrzymałość na rozciąganie
• Twardość, w stosownych przypadkach
• Wymiary przekroju poprzecznego
• Konstrukcja stała lub puste
• Pozycja cięcia
• Liczba ładowanych razem części

Maszyna nie powinna być reklamowana jako zdolna do cięcia wszystkich gatunków stali wyłącznie na podstawie wymienionych wymiarów.

Utrzymanie hydrauliczne stabilizuje nieregularny złom

Ciężki złom często porusza się, nachyla lub oddziela się, gdy jest umieszczany w komorze do cięcia.

Q91Y-630W jest wyposażony w dwa cylindry hydrauliczne.

Po pierwsze, po pierwsze, po drugie, po trzecie, po trzecie, po trzecie, po trzecie, po trzecie, po trzecie, po trzecie, po trzecie, po trzecie, po trzecie, po trzecie, po trzecie, po trzecie.

Jest to szczególnie przydatne podczas przetwarzania:

• Pozostałości płyt nieregularnych
• Procesory stalowe zestawione
• Pozostałe złom konstrukcyjny
• Pozostałe, z żeliwa lub stali
• Materiały, które nie leżą płasko
• Wielokrotne sekcje umieszczone wewnątrz komory

Siła przytrzymująca nie zastępuje prawidłowego obciążenia.

Jak kąt obcinania wspiera cięcie

Określony kąt cięcia wynosi:100,5 stopnia..

Ostrze kątowe nie dotykają całej szerokości materiału w tym samym momencie.

W przypadku klientów praktycznym punktem jest to, że wydajność cięcia powinna być oceniana przy użyciu całej konfiguracji ostrza, a nie tylko nominalnej siły hydraulicznej.

Odpowiednie parametry cięcia obejmują:

• 655-tonowa łączna siła cylindra
• Długość ostrza 1600 mm
• szerokość cięcia 1600 mm
• 10kąt cięcia 0,5 stopnia
• 550 mm minimalna wysokość otwarcia cięcia
• Konfiguracja urządzenia do przechowywania materiału

Te parametry działają razem jako jeden system cięcia.

7-metrowa skrzynka paszowa uzupełnia szerokie ostrze

Wewnętrzna skrzynia materiałowa mierzy:

7000 × 1600 × 900 mm

Długość pudełka 7000 mm pozwala na załadunek długiego złomu stalowego i stopniowe przesunięcie go w kierunku obszaru cięcia 1600 mm.

Połączenie to jest szczególnie odpowiednie w przypadku, gdy klient obsługuje długie materiały, które nie mogą być umieszczone bezpośrednio w małej komorze cięcia.

Typowe przykłady to:

• Długie krawędzie płyt
• Pozostałości stali konstrukcyjnej
• Produkcja stali spada
• Pozostałe, o długości nieprzekraczającej 10 cm
• Sekcje stalowe do demolicji
• Pozostałe produkty

Wymiary skrzynki zasilającej należy sprawdzić w stosunku do maksymalnej długości, szerokości i metody ładowania materiału przychodzącego klienta.

Tył hydrauliczny dla kontrolowanego pozycjonowania materiału

Materiał jest napędzany przez tylnie silnik hydrauliczny.

Tył pchnący przesuwa załadowany złom w kierunku ostrza w zależności od wybranej odległości oddychania.

System ten jest szczególnie przydatny, gdy długie materiały muszą być wielokrotnie cięte na krótsze sekcje.

Specyfikacja obejmuje system kontroli długości, chociaż ostateczna dokładność cięcia długości zależy również od kształtu materiału, stabilności obciążenia i ustawień operatora.

Odpowiednie profile złomu

Maszyna ta jest najbardziej odpowiednia, gdy klient przetwarza ciężki złom żelazny, taki jak:

Profili ze stali stałej

• Rury okrągłe
• Bary kwadratowe
• Koniec produkcji stali ciężkiej
• Trwałe odpady przemysłowe

Materiały płyty

• Pozostałości grubej płyty stalowej
• Płyty szerokie
• Pozostałe produkty z wyrobów ciężkich
• Odpady z centrów serwisowych stali

Odpady konstrukcyjne

• Ramy stalowe
• Stalo do demolacji
• Długie sekcje konstrukcyjne
• Pozostałości z produkcji i budowy

Pozostałe wyroby z włókien

• Pozostałe wyroby, z wyłączeniem wyrobów sztucznych
• Pozostałe części i akcesoria ze stali
• Długi złom wymagający wielokrotnych cięć
• Materiały zbyt duże dla małych nożyczek na aligatory

Ostateczna przydatność musi zostać potwierdzona przy użyciu zdjęć materiału i informacji wymiarowych.

Kiedy hydrauliczna nożyczka do złomu 1600 mm jest lepszym wyborem

Q91Y-630W może być odpowiedni, gdy:

• Przychodzący złom jest zbyt duży dla małego kosza aligatora
• Klient regularnie przetwarza pozostałości grube płyty
• Długie kawałki muszą być cięte kilka razy.
• Szerokości materiału różnią się znacząco
• Włącza się trwałe okrągłe lub kwadratowe przebicia
• Klient potrzebuje hydraulicznego utrzymania przed cięciem
• Przed transportem lub ładowaniem pieca złom musi zostać skrócony.
• Obecnie stosowane jest ręczne cięcie płomieniem dla odpowiednich materiałów stalowych

Maszyna może nie być właściwym wyborem, gdy klient potrzebuje przede wszystkim:

• Wyroby z włókien włókiennych
• Brykiety metalowe
• Fragmenty rozdrobnione
• Części precyzyjne z blachy
• Wyroby z tworzyw sztucznych
• Przetwarzanie materiałów spoza potwierdzonego zakresu wytrzymałości

Specyfikacje systemu cięcia ukierunkowanego

Jak sprawdzić pojemność cięcia przed zamówieniem

Zalecenie maszyny nie powinno opierać się wyłącznie na całkowitej dziennej objętości złomu.

W celu oceny zdolności cięcia należy podać następujące informacje.

Do stali okrągłej

• Maksymalna średnica
• Wąskie lub puste
• Stopień stali
• Liczba prętów na cięcie

Do stali kwadratowej

• Maksymalna szerokość i wysokość
• Wąskie lub puste
• Stopień stali
• Umowa pakietowa

Do płyt stalowych

• Maksymalna grubość
• Maksymalna szerokość
• Wyroby z płyt
• Liczba warstw

Do stali konstrukcyjnej

• Rodzaj profilu
• Ogólne wymiary
• Grubość ściany
• Stopień materiału
• Zdjęcia materiału

Do złomu mieszanego

• Zdjęcia materiałów reprezentatywnych
• Przybliżony odsetek każdego typu materiału
• Maksymalny rozmiar pojedynczego kawałka
• Wymagana długość końcowego cięcia

Informacje te pozwalają producentowi porównać materiał klienta z udokumentowanymi pojemnościami referencyjnymi.

Powszechne błędy w wyborze

Zwracając uwagę wyłącznie na tonaż

Dzienny tonaż złomu nie wskazuje, czy maszyna może cięć największy pojedynczy materiał.

W zakładzie recyklingu można przetwarzać umiarkowaną dzienną ilość, ale nadal wymaga się ciężkiej maszyny, ponieważ niektóre elementy mają duży przekrój stały.

Pozbawione stali

Wykazany rozmiar cięcia nie może być stosowany do każdej klasy stali.

Rozróżnienie szerokości ostrza na maksymalną pojemność płyty

Szerokość ostrza 1600 mm określa obszar cięcia, nie gwarantuje jednak możliwości cięcia płyty o szerokości 1600 mm o dowolnej grubości.

Brak dostarczenia zdjęć materiału

Nieregularny złom nie zawsze można dokładnie opisać wyłącznie według wymiarów.

Połączenie zbyt wielu części pod ostrzem

Kilka mniejszych sekcji może powodować całkowite obciążenie cięcia większe niż jedna duża sekcja.

Częste pytania

Do czego odnosi się specyfikacja 1600 mm?

Odnosi się to zarówno do długości ostrza, jak i udokumentowanej szerokości ścierania.

Czy całkowita siła obcięcia wynosi 630 ton czy 655 ton?

Model maszyny to Q91Y-630W. Dołączony dokument techniczny oblicza łączną siłę cylindra na 655 ton, składającą się z dwóch 260-tonowych cylindrów głównych i jednego 135-tonowego szybkiego cylindra.

Czy maszyna może cięć o 130 mm okrągłą stal?

W dokumencie wymieniono Ø130 mm jako pojemność odniesienia dla stali o wytrzymałości na rozciąganie nieprzekraczającej 450 MPa i w określonej pozycji ostrza.

Czy może cięć 120 x 120 mm kwadratowy pręt?

Dokumentowany rozmiar referencyjny wynosi 120 × 120 mm stali kwadratowej w warunkach tej samej wytrzymałości materiału.

Jakie jest odniesienie do cięcia płyt?

Dokument zawiera listę płyt stalowych o wymiarach odniesienia 60 × 600 mm.

Czy można jednocześnie wyciąć kilka prętów stalowych?

Możliwe, ale należy ocenić łączną odporność przekroju poprzecznego i całkowitą odporność cięcia.

Dlaczego potrzebne są zdjęcia materiału?

Zdjęcia pomagają ustalić, czy materiał jest solidny, pusty, zwinięty, zakrzywiony, warstwowy czy nieregularnie ustawiony.

Czy to precyzyjna maszyna do cięcia stali?

Jest przeznaczony do redukcji rozmiarów złomu, nie do produkcji precyzyjnych elementów z blachy.

Zwróć się o ocenę obróbki złomu

W celu ustalenia, czyQ91Y-630W 655-tonowa hydrauliczna kosza do złomu metalu z ostrzem 1600 mmjest odpowiedni do materiału, proszę podać:

• Usunięcie zdjęć lub filmów
• Rodzaj materiału
• Stopień stali
• Wytrzymałość na rozciąganie, jeżeli jest dostępna
• Maksymalna grubość i szerokość płyty
• Maksymalna średnica okrągłego pręta
• Maksymalne wymiary przekroju kwadratowego
• Maksymalna długość materiału przychodzącego
• Liczba załadowanych sztuk na kawałek
• Wymagana długość końcowego cięcia
• Lokalne napięcie i częstotliwość
• Port docelowy

Na podstawie tych szczegółów Jiangyin Huake Machinery Equipment może ocenić przekrój materiału, zalecić odpowiednią konfigurację maszyny i przygotować ofertę techniczną.
